캐드 line, circle 폴리선으로 만들기

캐드에서 선을 그릴 때 line을 이용하면 전역폭 등의 객체 특성을 변경할 수 없는데요. 이때 일반 선을 Pline으로 바꾸는 방법으로 PEDIT이라는 명령어가 있습니다. 또한 명령어 CIRCLE로 원을 그리면 객체 특성이 원으로 나오고, 앞서 설명한 전역폭 변경을 통해 두께 표현이 불가능하게 됩니다. 이번에는 원을 폴리선으로 만드는 방법에 대해 알아보겠습니다.

PEDIT으로 폴리선 변경

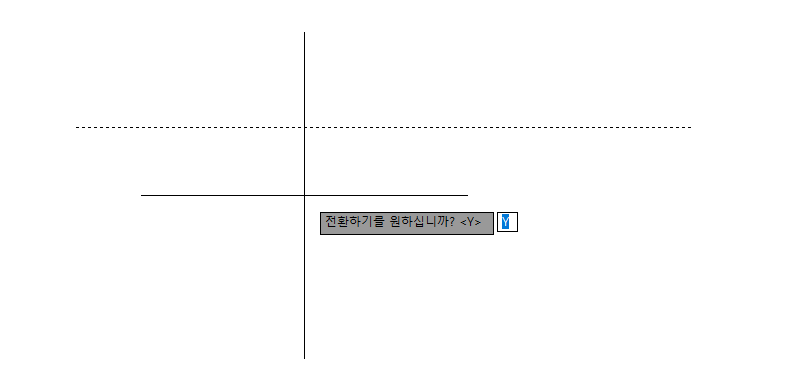

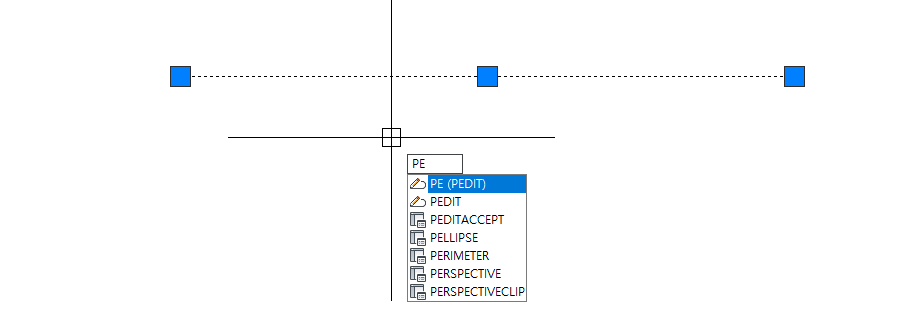

line을 이용해 그린 선을 폴리선으로 변경하고 싶을 때 사용하는 명령어는 “PEDIT” 단축키는 “PE”입니다. 폴리선으로 변경하고 싶은 선을 선택하신 후 pe를 입력하면 “전환하기를 원하십니까?”라는 물음이 나오고 “Y”를 누르면 폴리선으로 변환 됩니다.

CIRCLE 폴리선 만들기

주로 원을 그릴 때 명령어 “CIRCLE” 단축키 “C”를 이용하는데요. C 입력 후 중심점 선택과 반지름값을 입력해 원을 그리게 됩니다. 하지만 앞서 설명한 PEDIT을 이용하면 C를 이용해 그린 원에는 적용이 안되는데요. 이때 원을 폴리선으로 변경하는 방법은 원의 일부를 잘라 “호”로 만든 후 pedit을 이용하는 방법이 있습니다. 원을 자르는 방법은 폴리선 “PL”을 이용해 원을 지나는 선을 그어주고 그사이를 “TR”를 사용하면 편하게 자를 수 있습니다.

잘라진 원을 선택해 객체 특성을 확인해 보시면 “호”로 변경된 걸 보실 수 있는데요. 호를 “pe”를 통해 폴리선으로 전환합니다. 그리고 두 호를 “ex”를 통해 연장하고 다시 “pe”를 이용해 두 호를 “결합”해 주시면 원을 폴리선으로 만들 수 있습니다.

1. 원 그리기 : C 입력 > 중심점 선택 > 반지름 값 입력
2. 원 자르기 : Pl 입력 > 원을 지나는 선 그리기 > 원과 선 선택 후 “tr” > 자를 곳 클릭
3. 호 폴리선 만들기 : PE 입력 > 호 선택 > Y
4. 호 연결하기 : 호와 자를 때 사용한 선을 선택하고 “ex”를 통해 연장시킴
5. 혼 결합하기 : PE 입력 > 결합 > 두 호 선택

DO 폴리선 만들기

앞서 설명한 원을 자르고 붙이고하는 과정이 복잡하시다면 명령어 “DONUT” 단축키 “DO”를 이용하시는 방법을 추천드립니다. DO를 이용해 반지름 10m, 전역폭 0인 원을 그리는 방법은 다음과 같습니다.

먼저 DO 입력 후 내부 지름 “20” 입력, 외부 지름 “20”입력을 하시면 지름 “20” 전역폭 “0”인 폴리선 원인 만들어집니다.
