블록 이름 바꾸기와 지정 범위만 보이게 하는 XCLIP

이번에는 캐드 블록 설정, 블록 이름변경, 블록을 설정해 원하는 부분만 보이게 하는 명령어 XCLIP 사용법에 대해 알아보도록 하겠습니다.

블록 설정하고 깨기 “B” “X”

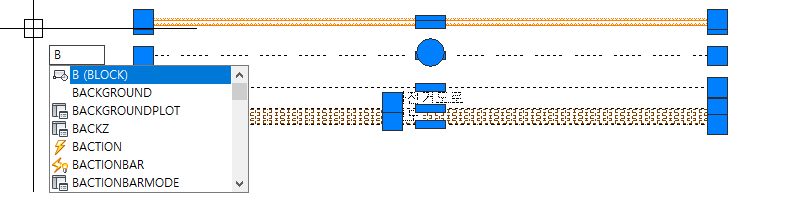

캐드에서 블록 설정을 잘 사용하면 작업 효율을 높일 수 있는데요. 블록 설정방법은 블록화 하기 원하는 객체를 선택한 후 “B”를 입력하면 됩니다. 그리고 블록을 깨고 싶으면 블록 선택 후 명령어“EXPLODE” 단축키 “X”를 입력하면 됩니다.

블록 이름 바꾸기 “REN”

하지만 다른 파일에서 블록을 복사해 올 때 기존 블록의 형태로 복사되는 문제도 발생 할 수 있는데요. 예를 들어 A도면에서 “가”라는 블록이 있고, B도면에서 “가”라는 블록이 있는데 두 블록의 형태가 다를 때 B도면에서 복사해온 “가”라는 블록은 A도면에서 기존에 있던 “가”라는 블록의 형태로 복사됩니다. 따라서 이때는 B도면에서 복사해올 때 “가1”과 같이 블록명을 변경해 줘야 됩니다.

블록이나 레이어명 등을 수정할 때 명령어 “RENAME” 단축키 “REN”를 입력하면 “이름바꾸기”창을 열 수 있습니다. 해당 창에서 블록 이름을 바꾸시면 됩니다.

사용 안하는 블록 지우기 “pu”

사용하지 않는 블록이나 글씨 스타일, 레이어 등 도면에서 사용안하는 것들을 지워 도면을 가볍게하는 방법으로 명령어 “PUREGE” 단축키 “PU”가 있습니다. pu 입력 후 “모두 소거”를 누르시면 사용안하는 객체들을 모두 소거 할 수 있습니다.



블록 일부만 보이게 하는 “XC”

블록에서 일부 지점만 보이게 하는 방법이 있는데요. 바로 명령어 “XCLIP” 단축키 “XC”입니다. 사용방법은 적용 대상이 되는 블록을 선택한 후 “XC”입력을 합니다. 그리고 “새경계”로 들어가 원하는 형태로 블록의 보이고 싶은 부분의 경계를 설정합니다. 저는 직사각형으로 해보겠습니다. 직사각형 선택 후 범위를 설정하면 지정한 범위 내에 있는 블록의 모양만 화면에 보이게 됩니다. 그리고 XCLIP의 경계선을 지우고 싶은 분들은 명령어“XCLIPFRAME”을 입력해 “0”으로 설정하면됩니다.
