도시 내 교차로 회전반경 및 가각길이

도시 내 도로의 회전반경 기준은 ‘도시‧군계획시설의 결정‧구조 및 설치기준에 관한 규칙’ 제14조를 따르고 있다. 다만, ‘안전속도 5030 설계운영 매뉴얼’에서는 제4항의2 ‘교통약자’를 고려해 6.0m 이하 검토를 권장하고 있다.



도시‧군계획시설의 결정‧구조 및 설치기준 규칙

제14조(도로모퉁이의 길이 등)

①도로의 교차지점에서의 교통을 원활히 하고 시야를 충분히 확보하기 위하여 필요한 경우 도로모퉁이의 길이를 별표의 기준 이상으로 하여야 한다.

② 도로의 교차방식을 교통섬ㆍ변속차로 등을 설치하는 방식에 의하거나 로터리를 설치하는 방식에 의하는 경우에는 제1항의 규정에 불구하고 도로모퉁이의 길이를 당해 교차방식에 적합한 비율로 조정할 수 있다.

③ 도로모퉁이부분의 보도와 차도의 경계선은 원호(圓弧) 또는 복합곡선이 되도록 하고, 곡선반경은 제9조제3호의 기능별 분류에 따라 다음 각호의 구분에 의한다. 이 경우 교차하는 도로의 기능별 분류가 서로 다른 때에는 교차지점의 곡선반경은 곡선반경이 큰 도로의 기준을 적용한다.

1. 주간선도로 : 15미터 이상

2. 보조간선도로 : 12미터 이상

3. 집산도로 : 10미터 이상

4. 국지도로 : 6미터 이상

④ 제3항에도 불구하고 다음 각 호의 어느 하나의 경우에는 횡단거리 단축 및 회전차량의 감속을 위하여 도로모퉁이의 곡선반경을 줄일 수 있다.

1. 「도로교통법」 제12조제1항에 따라 지정된 어린이 보호구역 및 같은 법 제12조의2제1항에 따라 지정된 노인 및 장애인 보호구역

2. 「교통약자의 이동편의 증진법」 제2조제1호에 따른 교통약자(이하 "교통약자"라 한다)의 통행이 빈번하여 횡단거리의 단축 및 회전차량의 감속이 요구되는 지점

3. 「교통약자의 이동편의 증진법」 제18조에 따라 지정된 보행우선구역

4. 「보행안전 및 편의증진에 관한 법률」 제9조에 따라 지정된 보행환경개선지구

5. 보행자우선도로의 진입지점

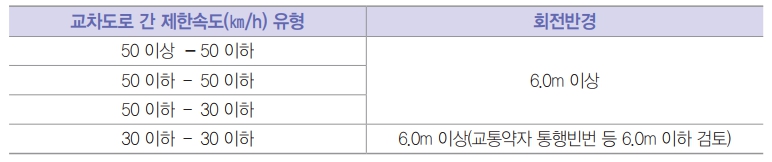

5030 속도관리구역 내 교차로의 회전반경

회전반경 6.0m 이상으로 설정하는 경우는 그 지역의 특성에 따라 대형 차량 교통량을 사전에 검토하여 설정하는것이 바람직하나, 어린이 보호구역 등 교통약자를 보호해야하는 구간이 포함되어 있는 경우 대형차량 통행 억제가 바람직하다.
